       熱烈祝賀我公司王誼團隊設計的“畢節市倒天河三期水利綜合治理工程新建2號橋”項目被評為2023年度貴州省“黃果樹杯”優質工程。公司在此表示熱烈祝賀，同時激勵公司全體員工再接再厲，為甲方提供更加優質的服務，設計更加優質的作品。

工程概況

畢節市倒天河三期水利綜合治理工程新建2號橋位于畢節市德溪新區，橋梁跨越規劃河道而建，設計為90m+130m=220m斜塔斜拉橋。

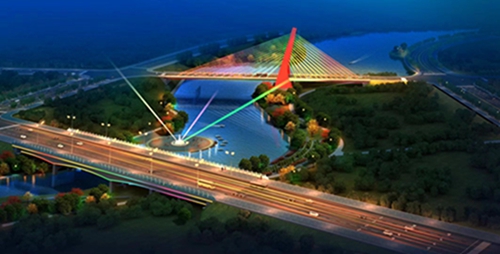

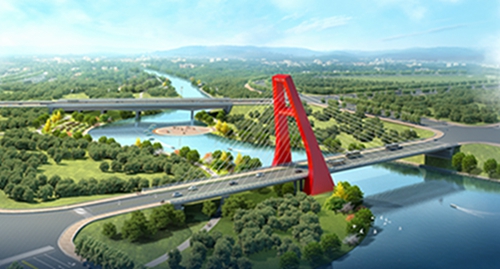

效果圖

大橋設計為城市II級主干道，橋面通行規劃為27.4m=[2×5m（人行道）+2×1.2m（拉索保護區）+15m（車行道）],車行道雙向橫坡1.5%，人行道橫坡2.0%，線路單向縱坡-0.769%，荷載等級為城-A級，人群荷載3.5KN/㎡，橋梁設計基準期100年，設計安全等級一級，抗震按VI度設防。

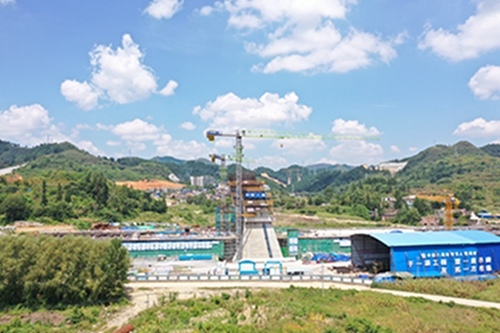

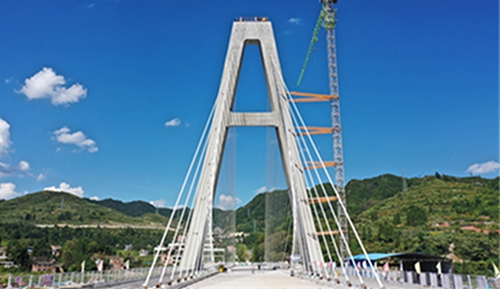

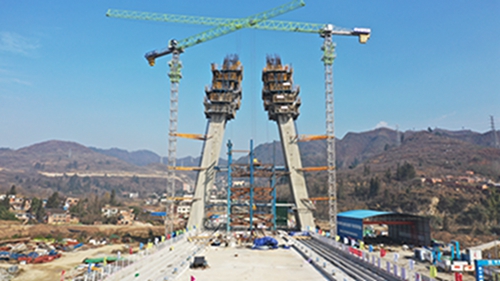

施工照片

該橋主塔為A字型斜塔，采用矩形變截面預應力鋼筋混凝土結構，主塔高71m，橋面以上高62m；主塔橫截面順橋向尺寸漸變,橫橋向為等截面；順橋向主塔軸線與豎直面夾角為15度，橫橋向與豎直面夾角為12度；橋塔采用箱型截面，內部設置橫向和環向預應力。

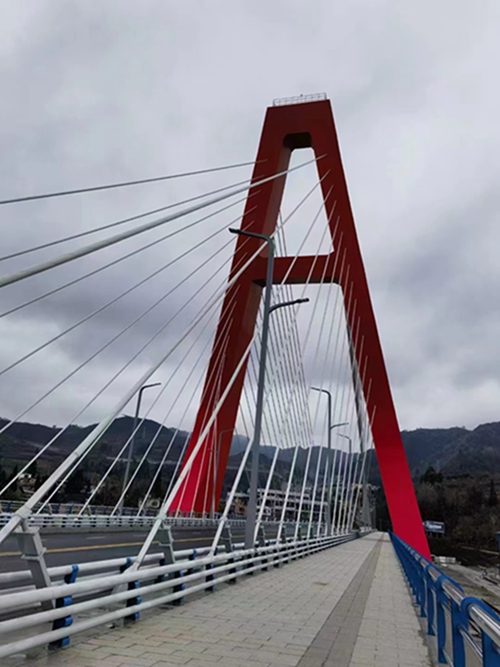

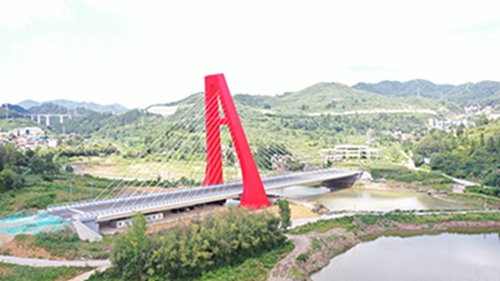

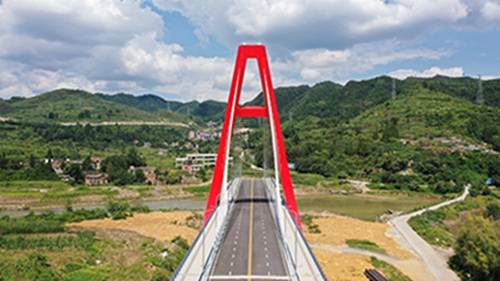

建成后實景

上部結構主梁采用長90m+130m=220m的預應力鋼筋混凝土雙肋式（π型）梁板結構，主梁截面頂寬27.4m，梁高2.4m；主跨橋面板厚為30cm，輔跨橋面板厚度由30cm過渡到96cm；吊索處設橫隔梁。

大橋下部結構橋臺采用重力式橋臺、配矩形實體承臺+鉆孔灌注樁基礎；主塔承臺采用啞鈴型承臺+鉆孔灌注樁基礎。
